Mechanika

Strojní součásti - závitové spoje

Závity, šrouby, klíče, matice, podložky, díry (normy v strojírenství ČSSR).
závit	průměr hlavy šroubu s válcovou hlavou ČSN 02 1131	vnější průměr podložky pro šrouby s válcovou a půlkulatou hlavou ČSN 02 1703	rozměr klíče (ne pro malé matice)	průměr díry pro řezání vnitřního závitu	průměr dříku pro řezání vnějšího závitu	matice přesná šestihranná :			díry pro šrouby: ČSN 02 1050		stoupání závitu standardní (π⋅D/s)
závit	průměr hlavy šroubu s válcovou hlavou ČSN 02 1131		rozměr klíče (ne pro malé matice)	průměr díry pro řezání vnitřního závitu	průměr dříku pro řezání vnějšího závitu	malý průměr	normální, výška	nízká, výška	průměr díry jemná H12	zkosení hrany díry ×45°	stoupání závitu standardní (π⋅D/s)
M2	3,6 mm	4,5 mm	4 mm	1,7 mm	- mm	1,567 mm	1,6 mm	1,2 mm	2,2 mm	0,15 mm	0,4 mm (15,7)
M2,5	4,5 mm	5 mm	4,5 mm	2,1 mm	- mm	2,013 mm	2 mm	1,6 mm	2,7 mm	0,15 mm	0,45 mm (17,5)
M3	5 mm	6 mm	5,5 mm	2,5 mm	- mm	2,459 mm	2,4 mm	1,6 mm	3,2 mm	0,2 mm	0,5 mm (18,8)
M4	7 mm	8 mm	7 mm	3,3 mm	3,9 mm	3,242 mm	3,2 mm	2 mm	4,3 mm	0,3 mm	0,7 mm (18)
M5	8,5 mm	9,5 mm	8 mm	4,2 mm	4,8 mm	4,134 mm	4 mm	2,5 mm	5,3 mm	0,3 mm	0,8 mm (19,6)
M6	10 mm	11 mm	10 mm	5,0 mm	5,8 mm	4,917 mm	5 mm	3 mm	6,4 mm	0,3 mm	1 mm (18,8)
M8	12,5 mm	14 mm	13 mm (14 mm)	6,7 mm	7,8 mm	6,647 mm	6 mm	5 mm	8,4 mm	0,5 mm	1,25 mm (20,1)
M10	15 mm	18 mm	17 mm	8,4 mm	9,75 mm	8,376 mm	8 mm	6 mm	10,5 mm	0,5 mm	1,5 mm (20,9)
M12	18 mm	20 mm	19 mm	10,1 mm	11,7 mm	10,106 mm	10 mm	7 mm	13 mm	1 mm	1,75 mm (21,5)

Některé součásti „nemetrických“ rozměrů lze nalézt na adrese ~~Colin's Mechanical Data Page~~, nebo v článku "Závity v palcových mírách", autor Fr. Louda, v časopise ARadio konstrukční elektronika, ročník 1996, číslo 2, strany 73 – 75. Školní dokument ~~SAO - dílenské cvičení ZÁMEČNICKÁ DÍLNA OSNOVA~~. ~~Die Hoffmann Group Schnittwert-Tabellen~~. Metrický závit - Wikipédia. ~~Rozměry předvrtaných otvorů pro závity.~~ Šroub :: MEF. O technologii spojů pomocí Vrutů. Nemetrické závity viz : Thread Dimensions (Machining Doctor). Portál pro strojní konstruktéry (praktické informace ZÁVITY).

Šrouby s půlkulatou hlavou a křížovou drážkou podle DIN 7985 (v sortimentu obchoďáků à la bau*).
závit	M2	M2,5	M3	M4	M5	M6	M8	M10
průměr hlavy ≤ [mm]	4	5	6	8	10	12	16	20
výška hlavy ≤ [mm]	1,72	2,12	2,52	3,25	3,95	4,75	6,15	7,5
šroubovák PHILLIPS #	1	1	1	2	2	3	4	4
průměr drážky PH [mm]	2,5	2,7	3,1	4,6	5,3	6,8	9,0	10,2
průměr drážky PZ [mm]	2,4	2,6	3,0	4,3	5,0	6,7	8,8	9,9
délka závitu [mm]	dostupné v délkách
5	X	X	X	X
6	X	X	X	X	X
8	X	X	X	X	X	X
10	X	X	X	X	X	X	X
12	X	X	X	X	X	X	X	X
16	X	X	X	X	X	X	X	X
18	X	X	X	X	X	X	X	X
20	X	X	X	X	X	X	X	X
22		X	X	X	X	X	X	X
25		X	X	X	X	X	X	X
30			X	X	X	X	X	X
35				X	X	X	X	X
40				X	X	X	X	X
45					X	X	X	X
50					X	X	X	X
55						X	X	X
60						X	X	X
65							X	X
70							X	X
80							X	X
85								X
90								X
100								X

Pohon šroubu (drážka v hlavě šroubu) viz List of screw drives. Torx.

Mezní úchylky netolerovaných rozměrů

Mezní úchylky pro netolerované (volné) délkové rozměry, vnitřní a vnější osazení, průměry děr a hřídelů, rozteče děr a pod. podle ČSN 01 4240. Platí nová norma ČSN ISO 2768.
třída přesnosti	druh rozměru	rozsah jmenovitých rozměrů od — do [mm]
třída přesnosti	druh rozměru	0,5 — 3	3 — 6	6 — 30	30 — 120	120 — 315	315 — 1000
přesná f	vnější rozměry	0 −0,1	0 −0,1	0 −0,2	0 −0,3	0 −0,4	0 −0,6
	vnitřní rozměry	+0,1 0	+0,1 0	+0,2 0	+0,3 0	+0,4 0	+0,6 0
	jiné délkové rozměry	±0,05	±0,05	±0,1	±0,15	±0,2	±0,3
střední implicitní, není-li na výkresu uvedeno jinak m	vnější rozměry	0 −0,2	0 −0,2	0 −0,4	0 −0,6	0 −1	0 −1,6
	vnitřní rozměry	+0,2 0	+0,2 0	+0,4 0	+0,6 0	+1 0	+1,6 0
	jiné délkové rozměry	±0,1	±0,1	±0,2	±0,3	±0,5	±0,8
hrubá c	vnější rozměry	0 −0,3	0 −0,4	0 −1	0 −1,6	0 −2,4	0 −4
	vnitřní rozměry	+0,3 0	+0,4 0	+1 0	+1,6 0	+2,4 0	+4 0
	jiné délkové rozměry	±0,15	±0,2	±0,5	±0,8	±1,2	±2
velmi hrubá v	vnější rozměry	0 −0,3	0 −1	0 −2	0 −3	0 −4	0 −6
	vnitřní rozměry	+0,3 0	+1 0	+2 0	+3 0	+4 0	+6 0
	jiné délkové rozměry	±0,15	±0,5	±1	±1,5	±2	±3

ISO 2768-1, ISO 2768-1:1989(en) , Tolerance netolerovaných rozměrů, Technická dokumentace, Kvalitativní parametry v obrazové dokumentaci.

Oceli

Stránka Číselné označování a rozdělení ocelí ke tváření ČSN 42 0002:1976.

Bimetallic Corrosion.

Značky na výkresech

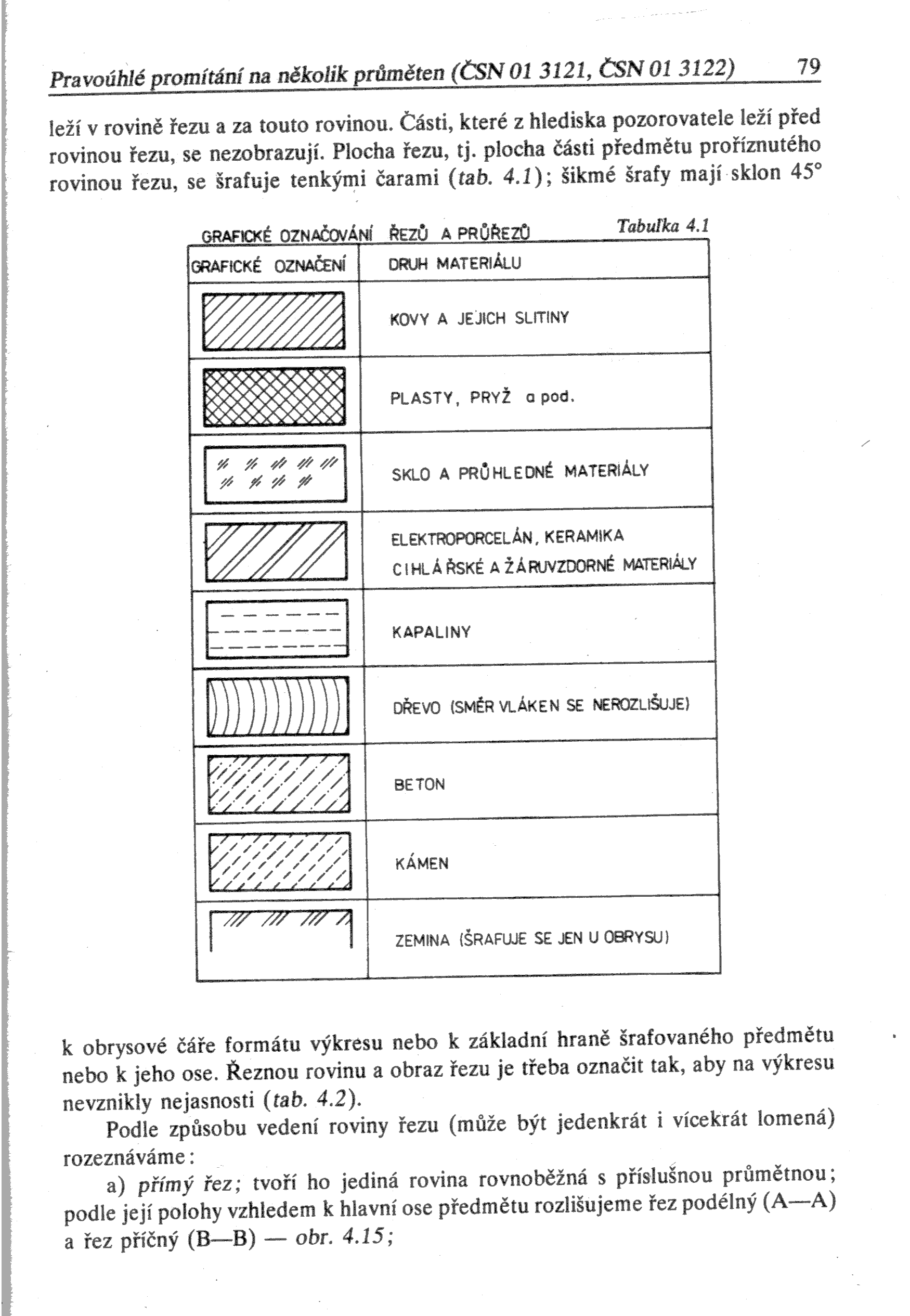

Grafické označování řezů a průřezů.

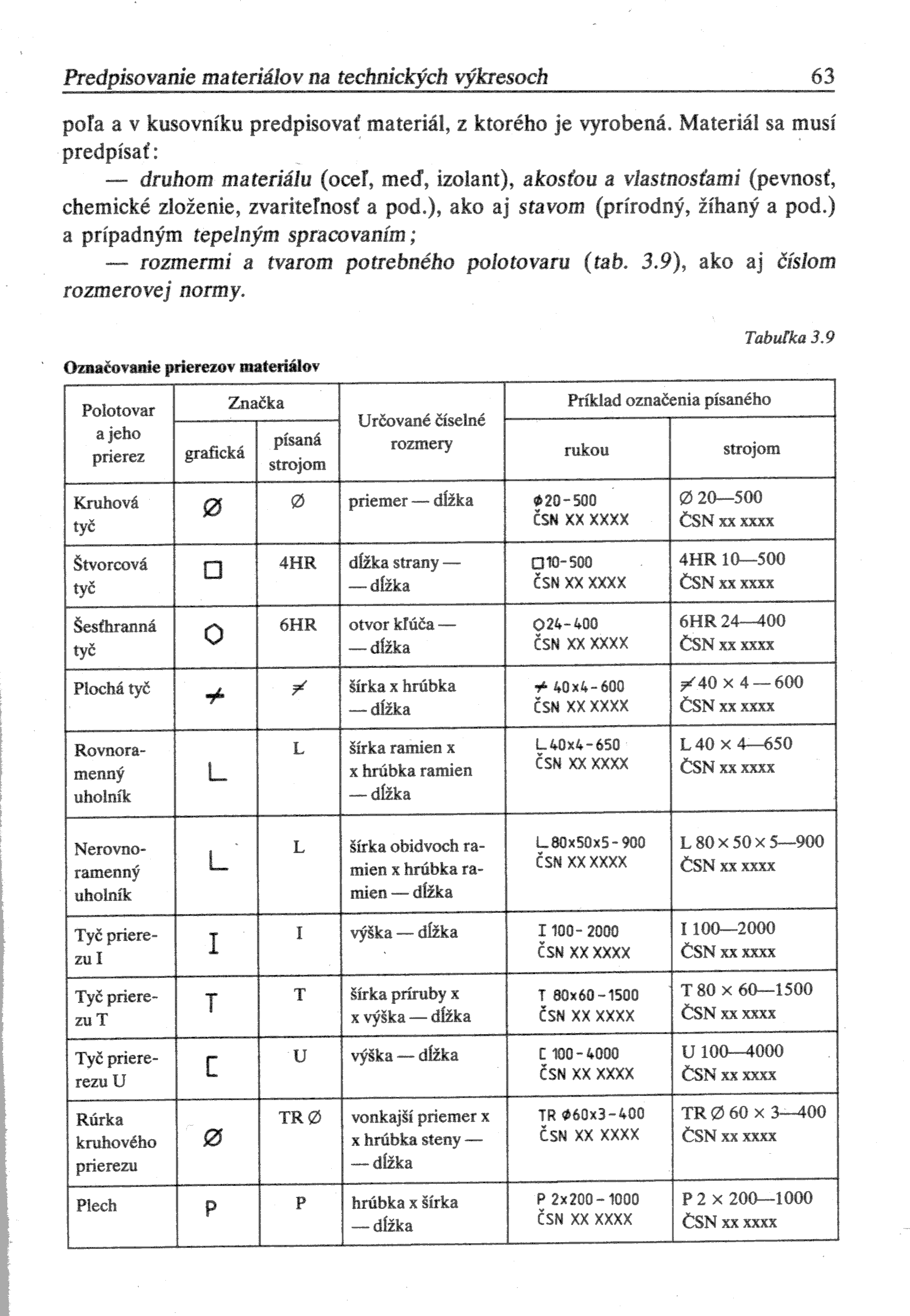

Označování přířezů materiálů.

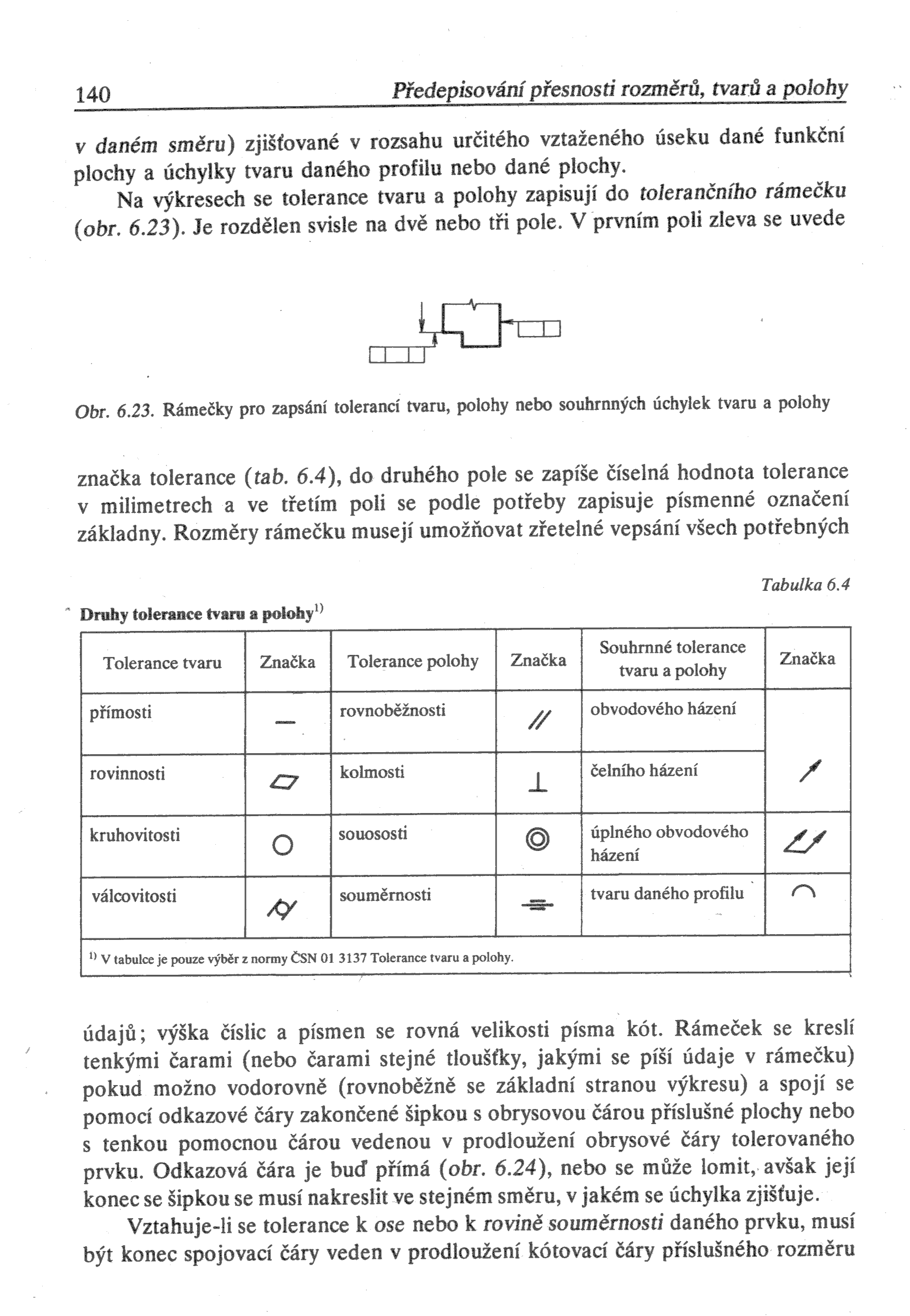

Druhy tolerance tvaru a polohy.

Podle knihy Ján Veselovský a kolektiv, Technické kreslenie, Alfa + SNTL.

… písaného strojom: tyč kruhová '⌀ 20‒500'; tyč čtyřhranná '4HR 10‒500'; tyč šestihranná '6HR 24‒400'; tyč plochá '≠ 15×5‒6000'; úhelník rovnoramenný 'L 40×4‒650'; úhelník nerovnoramenný 'L 80×50×5‒900'; tyč I 'I 100‒2000'; tyč T 'T 80×60‒1500'; tyč U 'U 100‒4000'; trubka 'TR ⌀60×3‒400'; plech 'P 2×200‒1000'.

Chemie

Mytí a mazání v elektronice a jemné mechanice

Podle zkušeností z praxe a doplněno podle článku „Svépomocný čistič kontaktů“ autora Karel Janoušek, uveřejněný v rubrice „Jednoduchá zapojení pro volný čas“ v časopise Praktická elektronika, ročník 2008, číslo 2, strany 6 a 7.

Směsi podle účelu použití.
použití	líh technický	isopropylalkohol čistý	olej parafinový medicinální	mýdlo, jar, soda ⁽¹⁾	voda destilovaná technická	poznámka
čištění kontaktů	-	100 %	-	-	-
čištění kontaktů	100 %	-	-	-	-
čištění páskové dráhy a hlav magnetického záznamu (mgf., disky, video a pod.)	-	100 %	-	-	-
čištění médií CD a DVD	-	25 %	-	-	75 %	Na vlastní odpovědnost, viz ~~Jak mám s disky CD zacházet a jak je mám uchovávat?~~ FAQ - Jak mám s disky CD zacházet a jak je mám uchovávat? ⁽²⁾
mytí drobných mechanických dílů (otočné vzduchové kondenzátory, převody)	5 %	-	-	2 až 5 %	do 100 %	Umýt, ihned vysušit, ihned namazat nebo konzervovat!
konzervování	-	do 100 %	≤ 2 %	-	-
mazání kontaktů přepínačů ISOSTAT	-	do 100 %	≤ 5 %	-	-
čištění zaplavené elektroniky	-	✓	✓	✓	✓	Čištění elektroniky po záplavě

⁽¹⁾ Neionogenní tenzid, Chemie pro šílence 32. Z pěny zrození, soda, uhličitan sodný N₂CO₃, Chemie pro šílence 34. Soda nad zlato..

⁽²⁾ Citace ze dne 2014-02-26 a stránky http://www.verbatim-europe.cz/cz_17/support.html?con=50 :
Jak mám s disky CD zacházet a jak je mám uchovávat?

Manipulujte s disky opatrně a snažte se je držet za hrany.
Uchovávejte disk vždy v ochranné plastové krabičce, papírovém obalu nebo na spindlu, v němž byly disky dodány.
Nevystavujte je přímému slunečnímu záření a vlhkosti.
Dbejte na to, aby se na modrou stranu nedostaly otisky prstů, prach a skvrny. Dbejte na to zejména před zápisu; nejprve odstraňte jemnou látkou částečky prachu.
K důkladnému očištění použijte jemnou látku navlhčenou několika kapkami lihového čisticího prostředku. Žádné jiné čisticí prostředky ani rozpouštědla nepoužívejte.

Bezpečnostní pravidla

Pozor, některé složky jsou hořlavé kapaliny I. třídy nebezpečnosti! Nařízení (ES) č. 1272/2008 o klasifikaci a označování látek a směsí. Je nezbytné seznámit se s příslušnými bezpečnostními pravidly a přesně je dodržovat nejen při práci, použití, manipulaci, přepravě, likvidaci, skladování, atd. Před zapnutím přístroje je třeba nechat ošetřované díly zcela vyschnout.

Ředění roztoků

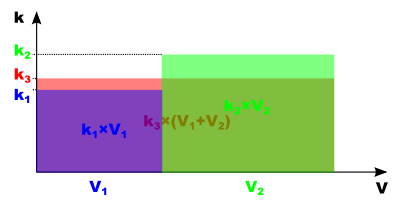

Znázornění směšovací rovnice graficky. Součet ploch.

Ředění roztoků popisuje směšovací rovnice:

k₁ × V₁ + k₂ × V₂ = k₃ × (V₁ + V₂)

kde V jsou objemy a k jsou koncentrace. Koncentrace je poměr množství látky ku celkovému objemu směsi. Na levé straně rovnice jsou složky a na pravé straně rovnice je směs. Je-li složka čistá, pak k = 1. Odkazy na Internetu o ředění roztoků: VÝPOČTOVÉ ÚLOHY K UČIVU O ROZTOCÍCH, Roztoky.

Lepení

PORADNA na UHU.cz, obsahuje také:

~~UHU - Lepení plastů~~ Lepení plastů – určení slepitelnosti plastu, určení druhu plastu, lepení reaktoplastů, lepení termoplastů, zkouška plamenem - přehledová tabulka, související produkty.
~~UHU - Lepení kovů~~ Lepení kovů – technologie lepení kovů, příprava materiálů na lepení, příprava lepidel, hlavní zásady navrhování lepených kovových konstrukcí, lepidla vhodná k lepení kovů, související produkty.

Bezpečnost v chemii

Výbuchy v laboratořích, aneb zrádný isopropylalkohol :: Třetí Ruka: … Právě z tohoto důvodu je např. v USA isopropylalkohol (neboli 2-propanol) zařazený z hlediska možné tvorby peroxidů do patřičné skupiny a skladovaný by měl být v laboratorních podmínkách s vyloučením světla a tepla a ne déle než 12 měsíců po prvním otevření balení. …

Elektrotechnologie

Pájení

Cílem pájení v elektrotechnice je vytvoření spojení pájených dílů s dobrou elektrickou vodivostí, s dostatečnou mechanickou pevností a dlouhou životností. Pájené díly, pájka, tavidlo, pájedlo. Dodavatelé materiálů (nejen) pro pájení ELCHEMCo, Pájky | Kovohutě Příbram.

Teplota tavení pájky: pro měkké pájení < 450 °C (základ složení pájky Sn, Pb), pro tvrdé pájení > 450 °C (základ složení pájky Al, Ag, Cu-P, CuZn). Pájka pro měkké pájení, slitina z 60% Sn + 40% Pb má teplotu tavení 185 °C.

Tavidla

Normy pro tavidla: ČSN EN 29454-1 Tavidla pro měkké pájení. Klasifikace a požadavky. Část 1: Klasifikace, označování a balení; DIN EN 61190-1-1 attachment materials for elektronic assmebly.

Tavidla: klasifikace dle EN 29454-1
typ	základ	aktivátor	skupenství
1 pryskyřice	1 kalafuna	1 bez aktivátoru	A tekuté
	2 syntetická pryskyřice (bez kalafuny)	1 bez aktivátoru
	2 syntetická pryskyřice (bez kalafuny)	2 s halogenidy
2 organické	1 vodou rozpustné	2 s halogenidy
	1 vodou rozpustné	3 bez halogenidů
	2 vodou nerozpustné	3 bez halogenidů	B pevné, tuhé
3 anorganické	1 soli	1 chlorid amonný (NH₄Cl, salmiak)
	1 soli	2 bez chloridu amonného
	2 kyseliny	1 fosforečná kyselina	C pasta
	2 kyseliny	2 ostatní kyseliny
	3 zásady	1 aminy a nebo amoniaky

Příklad označení: DIN EN 29454-1 / 3.1.1.C

Tavidla: porovnání klasifikace podle DIN 8511 a EN 29454-1
DIN 8511	EN 29454
Tavidlo, jehož zbytky způsobují korozi
F-SW-11	3.2.2
F-SW-12	3.1.1
F-SW-13	3.2.1
Tavidlo, jehož zbytky mohou působit za určitých podmínek korozivně
F-SW-21	3.1.1
F-SW-22	3.1.2
F-SW-23	2.1.3 nebo 2.2.1 nebo 2.2.3
F-SW-24	2.1.1 nebo 2.1.3 nebo 2.2.3
F-SW-25	2.1.1 nebo 2.2.2
F-SW-26	1.1.2
F-SW-27	1.1.3
F-SW-28	1.2.2
Tavidlo, jehož zbytky nepůsobí korozivně
F-SW-31	1.1.1
F-SW-32	1.1.3
F-SW-33	1.2.3
F-SW-34	2.2.3

Vytvořeno podle dokumentu STANNOL technické informace Standards for soldering fluxes. Aby se příště ověřilo tvrzení „taky obchodníka“ o nekorozivnosti tavidla. Technický list k výrobku MTL-468 (klasifikace 1.1.2.C), Technický list k výrobku MTV-125R (klasifikace 2.1.2.C).

Technologie

Dokument NASA-STD-8739.3 SOLDERED ELECTRICAL CONNECTIONS; Diplomová práce Bc. Lenka Smeliková, KONTROLA KVALITY PÁJENÉHO SPOJE A DESIGN OF EXPERIMENTS U STROJNÍHO PÁJENÍ VLNOU. Instruktážní videa Basic Soldering Lessons 1 - 9, 1958 "ABOVE AND BEYOND" NASA SOLDER & SOLDERING TECHNIQUES ELECTRONICS INSTRUCTIONAL FILM XD48824, HAND SOLDERING 1944 SOLDERING IRON TRAINING FILM 54014.

Dráty lakované polyuretanovými laky jsou pájitelné; je možné je pájet bez odstraňování laku. Při teplotách > 340 °C mizí lakový povlak díky nízké tepelné odolnosti polyuretanu. Vznikající plyny jsou zdraví škodlivé! Článek Alan Yates' Laboratory - Solderability of Enamelled Copper Wire.

Materiály pro elektrotechniku

Tepelná odolnost materiálů

TŘÍDA	MAX. TEPLOTA [°C]
Y	< 90	neimpregnované
A	< 105	impregnované
E	< 120
B	< 130
F	< 155
H	< 180
C	> 180
