Zapojení vývodů integrovaných obvodů

7400, 4× 2vst. NAND, DIL14.


		+---V---+
1A 	i 	1 	14 	pwr 	+Ucc 		==============
1B 	i 	2 	13 	i 	4A		 !(A . B) = Y
1Y 	-o 	3 	12 	i 	4B 		==============
2A 	i 	4 	11 	-o 	4Y 		   L   L    H
2B 	i 	5 	10 	i 	3A 		   L   H    H
2Y 	-o 	6 	9 	i 	3B 		   H   L    H
GND 	com 	7 	8 	-o 	3Y 		   H   H    L
		+-------+ 				--------------

7402, 4× 2vst. NOR, DIL14.

		+---V---+
1Y 	-o 	1	14	 pwr	+Ucc		==============
1A 	i 	2 	13	 -o	4Y		 !(A + B) = Y
1B 	i 	3 	12	 i	4A 		==============
2Y 	-o 	4 	11	 i	4B 		   L   L    H
2A 	i 	5 	10	 -o	3Y 		   L   H    L
2B 	i 	6 	9	 i	3A		   H   L    L
GND 	com 	7 	8	 i	3B 		   H   H    L
		+-------+ 				--------------

7404, 6× invertor, DIL14.

		+---V---+
1A 	i 	1 	14 	pwr 	+Ucc 		========
1Y 	-o 	2 	13 	i 	6A 		 !A = Y
2A 	i 	3 	12 	-o 	6Y 		========
2Y 	-o 	4 	11 	i 	5A 		  L   H
3A 	i 	5 	10 	-o 	5Y 		  H   L
3Y 	-o 	6 	9 	i 	4A 		--------
GND 	com 	7 	8 	-o 	4Y
		+-------+

7407, 6× buffer open 30V, DIL14.

		+---V---+
1A 	i 	1 	14 	pwr 	+Ucc 		=======
1Y 	ooc 	2 	13 	i 	6A 		 A = Y
2A 	i 	3 	12 	ooc 	6Y 		=======
2Y 	ooc 	4 	11 	i 	5A 		 L   L
3A 	i 	5 	10 	ooc 	5Y 		 H   H
3Y 	ooc 	6 	9 	i 	4A 		-------
GND 	com 	7 	8 	ooc 	4Y
		+-------+

Z80CPU, mikroprocesor 8bitový, DIL40.

		+---V---+
A11 	o3s 	1 	40 	o3s 	A10
A12 	o3s 	2 	39 	o3s 	A9
A13 	o3s 	3 	38 	o3s 	A8
A14 	o3s 	4 	37 	o3s 	A7
A15 	o3s 	5 	36 	o3s 	A6
CLK 	ix 	6 	35 	o3s 	A5
D4 	io3s 	7 	34 	o3s 	A4
D3 	io3s 	8 	33 	o3s 	A3
D5 	io3s 	9 	32 	o3s 	A2
D6 	io3s 	10 	31 	o3s 	A1
+Ucc 	pwr 	11 	30 	o3s 	A0
D2 	io3s 	12 	29 	com 	GND
D7 	io3s 	13 	28 	o3s 	-RFSH
D0 	io3s 	14 	27 	-o 	-M1
D1 	io3s 	15 	26 	-i 	-RESET
-INT 	-i 	16 	25 	-i 	-BUSRQ
-NMI 	-i 	17 	24 	-i 	-WAIT
-HLT 	-o 	18 	23 	-o 	-BUSACK
-MRQ 	-o3s 	19 	22 	-o3s 	-WR
-IORQ 	-o3s 	20 	21 	-o3s 	-RD
		+-------+

7493, čítač binární 4bitový asynchronní s nulováním, DIL14.

		+---V---+
B 	\i 	1 	14 	\i 	A
R0(1) 	i 	2 	13 	nc
R0(2) 	i 	3 	12 	o 	Qa
 	nc 	4 	11 	o 	Qd
+Ucc 	pwr 	5 	10 	com 	GND
 	nc 	6 	9 	o 	Qb
 	nc 	7 	8 	o 	Qc
		+-------+

74193, čítač binární 4bitový synchronní obousměrný s nulováním, DIL16.

		+---V---+
B 	i 	1 	16 	pwr 	+Ucc
Qb 	o 	2 	15 	i 	A
Qa 	o 	3 	14 	i 	RESET
CD 	/i 	4 	13 	-o 	-BORROW
CU 	/i 	5 	12 	-o 	-CARRY
Qc 	o 	6 	11 	-i 	-LOAD
Qd 	o 	7 	10 	i 	C
GND 	com 	8 	9 	i 	D
		+-------+

7486, 4× 2vst. XOR, DIL14.

		+---V---+
1A 	i 	1 	14 	pwr 	+Ucc		=============
1B 	i 	2 	13 	i 	4A		 A (+) B = Y
1Y 	o 	3 	12 	i 	4B		=============
2A 	i 	4 	11 	o 	4Y		 L     L   L
2B 	i 	5 	10 	i 	3A		 L     H   H
2Y 	o 	6 	9 	i 	3B		 H     L   H
GND 	com 	7 	8 	o 	3Y		 H     H   L
		+-------+ 				-------------

6116, SRAM 2 Ki × 8, DIL24.

		+---V---+
A7 	i 	1 	24 	pwr 	+Ucc
A6 	i 	2 	23 	i 	A8
A5 	i 	3 	22 	i 	A9
A4 	i 	4 	21 	i 	R/-W
A3 	i 	5 	20 	-i 	-OE
A2 	i 	6 	19 	i 	A10
A1 	i 	7 	18 	-i 	-CS
A0 	i 	8 	17 	io3s 	D7
D0 	io3s 	9 	16 	io3s 	D6
D1 	io3s 	10 	15 	io3s 	D5
D2 	io3s 	11 	14 	io3s 	D4
GND 	com 	12 	13 	io3s 	D3
		+-------+

Z80PIO, dvě programovatelné paralelní brány pro Z80CPU, DIL40.

		+---V---+
D2 	io3s 	1 	40 	io3s 	D3
D7 	io3s 	2 	39 	io3s 	D4
D6 	io3s 	3 	38 	io3s 	D5
-CE 	-i 	4 	37 	i 	-M1
C/-D 	i 	5 	36 	i 	-IORQ
B/-A 	i 	6 	35 	i 	-RD
PA7 	io3s 	7 	34 	io3s 	PB7
PA6 	io3s 	8 	33 	io3s 	PB6
PA5 	io3s 	9 	32 	io3s 	PB5
PA4 	io3s 	10 	31 	io3s 	PB4
GND 	com 	11 	30 	io3s 	PB3
PA3 	io3s 	12 	29 	io3s 	PB2
PA2 	io3s 	13 	28 	io3s 	PB1
PA1 	io3s 	14 	27 	io3s 	PB0
PA0 	io3s 	15 	26 	pwr 	+Ucc
-ASTB 	-i 	16 	25 	i 	CLK
-BSTB 	-i 	17 	24 	i 	IEI
ARDY 	o 	18 	23 	-ooc 	-INT
D0 	io3s 	19 	22 	o 	IEO
D1 	io3s 	20 	21 	o 	BRDY
		+-------+

74125, 4× 1bit buffer třístavový, DIL14.

		+---V---+
-1E 	-i 	1 	14 	pwr 	+Ucc 		===========
1A 	i 	2 	13 	-i 	-4E		 E  A    Y
1Y 	o3s 	3 	12 	i 	4A		===========
-2E 	-i 	4 	11 	o3s 	4Y		 L  L    L
2A 	i 	5 	10 	-i 	-3E		 L  H    H
2Y 	o3s 	6 	9 	i 	3A 		 H  X    Z
GND 	com 	7 	8 	o3s 	3Y 		-----------
		+-------+

7420, 2× 4vst. NAND, DIL14.

		+---V---+
1A 	i 	1 	14 	pwr 	+Ucc
1B 	i 	2 	13 	i 	2A
	nc 	3 	12 	i 	2B
1C 	i 	4 	11 	nc
1D 	i 	5 	10 	i 	2C
1Y 	-o 	6 	9 	i 	2D
GND 	com 	7 	8 	-o 	2Y
		+-------+

7474, 2× D klopný obvod řízený hranou s asynchronním nastavením a nulováním, DIL14.

		+---V---+
-1R 	-i 	1 	14 	pwr 	+Ucc
1D 	i 	2 	13 	-i 	-2R
1C 	/i 	3 	12 	i 	2D
-1S 	-i 	4 	11 	/i 	2C
1Q 	o 	5 	10 	-i 	-2S
-1Q 	-o 	6 	9 	o 	2Q
GND 	com 	7 	8 	-o 	-2Q
		+-------+

7447, dekodér BCD/7seg a budič otevřený kolektor 15V/??mA, DIL16.

		+---V---+
B 	i 	1 	16 	pwr 	+Ucc
C 	i 	2 	15 	-ooc 	Qf
LT 	-i 	3 	14 	-ooc 	Qg
BO 	-i 	4 	13 	-ooc 	Qa
BI 	-i 	5 	12 	-ooc 	Qb
D 	i 	6 	11 	-ooc 	Qc
A 	i 	7 	10 	-ooc 	Qd
GND 	com 	8 	9 	-ooc 	Qe
		+-------+

62256, SRAM 32 Ki × 8, DIL28.

		+---V---+
A14 	i 	1 	28 	pwr 	+Ucc
A12 	i 	2 	27 	i 	R/-W
A7 	i 	3 	26 	i 	A13
A6 	i 	4 	25 	i 	A8
A5 	i 	5 	24 	i 	A9
A4 	i 	6 	23 	i 	A11
A3 	i 	7 	22 	-i 	-OE
A2 	i 	8 	21 	i 	A10
A1 	i 	9 	20 	-i 	-CS
A0 	i 	10 	19 	io3s 	D7
D0 	io3s 	11 	18 	io3s 	D6
D1 	io3s 	12 	17 	io3s 	D5
D2 	io3s 	13 	16 	io3s 	D4
GND 	com 	14 	15 	io3s 	D3
		+-------+

EPROMs 27128 (16 Ki × 8) 27256 (32 Ki × 8) 27512 (64 Ki × 8), DIL28.

 ____________________________ 27512 - 64 KiB ___________________________
|        ____________________ 27256 - 32 KiB ___________________        |
|       |        ____________ 27128 - 16 KiB ___________        |       |
|       |       |                                       |       |       |
				+---V---+
A14 	Upp 	Upp 	ix 	1 	28 	pwr 	+Ucc 	+Ucc 	+Ucc
A12 	A12 	A12 	i 	2 	27 	ix 	pgm 	A14 	A14
A7 	A7 	A7 	i 	3 	26 	i 	A13 	A13 	A13
A6 	A6 	A6 	i 	4 	25 	i 	A8 	A8 	A8
A5 	A5 	A5 	i 	5 	24 	i 	A9 	A9 	A9
A4 	A4 	A4 	i 	6 	23 	i 	A11 	A11 	A11
A3 	A3 	A3 	i 	7 	22 	x 	-OE 	-OE 	-OE Upp
A2 	A2 	A2 	i 	8 	21 	i 	A10 	A10 	A10
A1 	A1 	A1 	i 	9 	20 	-i 	-CS 	-CS 	-CS
A0 	A0 	A0 	i 	10 	19 	io3s 	D7 	D7 	D7
D0 	D0 	D0 	io3s 	11 	18 	io3s 	D6 	D6 	D6
D1 	D1 	D1 	io3s 	12 	17 	io3s 	D5 	D5 	D5
D2 	D2 	D2 	io3s 	13 	16 	io3s 	D4 	D4 	D4
GND 	GND 	GND 	com 	14 	15 	io3s 	D3 	D3 	D3
				+-------+

74LS245, oddělovač 8 bitů neinvertující třístavový, DIL20.

		+---V---+
DIR 	i 	1 	20 	pwr     +Ucc
A1 	io3s 	2 	19 	-i 	-ENABLE
A2 	io3s 	3 	18 	io3s 	B1
A3 	io3s 	4 	17 	io3s 	B2 		================
A4 	io3s 	5 	16 	io3s 	B3 		 DIR   A      B
A5 	io3s 	6 	15 	io3s 	B4 		================
A6 	io3s 	7 	14 	io3s 	B5 		  L    A <--  B
A7 	io3s 	8 	13 	io3s 	B6 		  H    A  --> B
A8 	io3s 	9 	12 	io3s 	B7 		----------------
GND 	com 	10 	11 	io3s 	B8
		+-------+

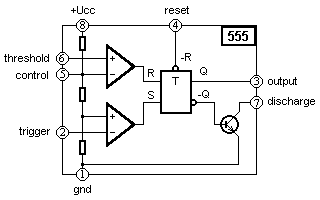

555, časovač, DIL8. Obrázek blokové schéma vnitřního zapojení
časovače 555.

		+---V---+
gnd 	com 	1 	8 	pwr 	+Ucc
trigg. 	ia 	2 	7 	ooc 	discharge
output 	o 	3 	6 	ia 	threshold
reset 	ia 	4 	5 	ia 	control
		+-------+

ST-TL071, operační zesilovač JFET s nízkým šumem, DIL8.

				+---V---+
nulování ofsetu 	ia 	1 	8 	nc
invertující vstup - 	ia 	2 	7 	pwr 	+Ucc
neinvertující vstup + 	ia 	3 	6 	oa 	výstup
-Ucc		 	pwr 	4 	5 	ia 	nulování offsetu
				+-------+

4011, 4× 2vst. NAND, DIL14.

		+---V---+
1A 	i 	1 	14 	pwr 	+Ucc		==============
1B 	i 	2 	13 	i 	4A		 !(A . B) = Y
1Y 	-o 	3 	12 	i 	4B		==============
2Y 	-o 	4 	11 	-o 	4Y 		   L   L    H
2A 	i 	5 	10 	-o 	3Y 		   L   H    H
2B 	i 	6 	9 	i 	3B 		   H   L    H
GND 	com 	7 	8 	i 	3A 		   H   H    L
		+-------+ 				--------------

WD2797, floppy disk formatter/controller, DIL40.

		+---V---+
ENP 	i 	1 	40 	ix 	PUMP
-WE	-i 	2 	39 	ooc 	INTRQ
-CS	-i 	3 	38 	ooc 	DRQ
-RE 	-i 	4 	37 	-i 	-DDEN
A0 	i 	5 	36 	-i 	-WPRT
A1 	i 	6 	35 	-i 	-IP
DAL0 	io3s 	7 	34 	-i 	-TR00
DAL1 	io3s 	8 	33 	ix 	WPW
DAL2 	io3s 	9 	32 	i 	READY
DAL3 	io3s 	10 	31 	o 	WD
DAL4 	io3s 	11 	30 	o 	WG
DAL5 	io3s 	12 	29 	o 	TG43
DAL6 	io3s 	13 	28 	o 	HLD
DAL7 	io3s 	14 	27 	-i 	-RAWRD
STEP 	o 	15 	26 	ix 	VCO
DIRC 	o 	16 	25 	o 	SSO
-5/8 	i 	17 	24 	i 	CLK
RPW 	ix 	18 	23 	i 	HLT
-MR 	-i 	19 	22 	-i 	-TEST
GND 	com 	20 	21 	pwr 	+Ucc
		+-------+

DRAM 64 Ki/256 Ki × 1, paměť dynamická s libovolným přístupem, DIL16.

		+---V---+
/A8 	i 	1 	16 	com 	GND
D 	i 	2 	15 	-i 	-CAS
-W 	-i 	3 	14 	o 	Q
-RAS 	-i 	4 	13 	i 	A6
A0 	i 	5 	12 	i 	A3
A2 	i 	6 	11 	i 	A4
A1 	i 	7 	10 	i 	A5
+Ucc 	pwr 	8 	9 	i 	A7
		+-------+

DRAM 1 Mi/4 Mi × 1, paměť dynamická s libovolným přístupem, DIL18.

		+---V---+
D 	i 	1 	18 	com 	GND
-W 	-i 	2 	17 	o 	Q
-RAS 	-i 	3 	16 	-i 	-CAS
TF/A10 	i	4 	15 	i 	A9
A0 	i 	5 	14 	i 	A8
A1 	i 	6 	13 	i 	A7
A2 	i 	7 	12 	i 	A6
A3 	i 	8 	11 	i 	A5
+Ucc 	pwr 	9	10	i 	A4
		+-------+

8255, tři programovatelné paralelní brány pro I8080, DIL40.

		+---V---+
PA3 	io3s 	1 	40 	io3s 	PA4
PA2 	io3s 	2 	39 	io3s 	PA5
PA1 	io3s 	3 	38 	io3s 	PA6
PA0 	io3s 	4 	37 	io3s 	PA7
-RD 	-i 	5 	36 	-i 	-WR
-CS 	-i 	6 	35 	i 	RESET
GND 	com 	7 	34 	io3s 	D0
A1 	i 	8 	33 	io3s 	D1
A0 	i 	9 	32 	io3s 	D2
PC7 	io3s 	10 	31 	io3s 	D3
PC6 	io3s 	11 	30 	io3s 	D4
PC5 	io3s 	12 	29 	io3s 	D5
PC4 	io3s 	13 	28 	io3s 	D6
PC0 	io3s 	14 	27 	io3s 	D7
PC1 	io3s 	15 	26 	pwr 	+Ucc
PC2 	io3s 	16 	25 	io3s 	PB7
PC3	io3s 	17 	24 	io3s 	PB6
PB0 	io3s 	18 	23 	io3s 	PB5
PB1 	io3s 	19 	22 	io3s 	PB4
PB2 	io3s 	20 	21 	io3s 	PB3
		+-------+

7475, 2× 2bitový latch s komplementárními výstupy, DIL16.

		+---V---+
-1Q1	-o	1	16 	o	1Q1		===============
1D1	i	2 	15 	o 	1Q2		 H  D    Q  !Q
1D2	i	3 	14 	-o	-1Q2		===============
2H	-i	4 	13 	-i 	1H 		 L  X    lock
+Ucc	pwr 	5 	12 	com	GND 		 H  L    L   H
2D1 	i	6 	11 	-o 	-2Q1 		 H  H    H   L
2D2 	i 	7 	10 	o 	2Q1 		---------------
-2Q2 	-o 	8	9 	o 	2Q2
		+-------+

74164, posuvný registr 8 bitů, sériový vstup s dvouvstupovým hradlem AND, asynchronní reset, DIL14.

		+---V---+
A1 	i 	1 	14 	pwr 	+Ucc
A2 	i 	2 	13 	o 	Q7
Q0 	o 	3 	12 	o 	Q6
Q1 	o 	4 	11 	o 	Q5
Q2 	o 	5 	10 	o 	Q4
Q3 	o 	6 	9 	-i 	-R
GND 	com 	7 	8 	/i 	C
		+-------+

4002, 2× 4vst. NOR, DIL14.

		+---V---+ 			======================
1Y 	-o 	1	14 	pwr 	+Ucc	 !(A + B + C + D) = Y
1A 	i 	2 	13 	-o 	2Y	======================
1B 	i 	3 	12 	i 	2A 	   L   L   L   L    H
1C 	i 	4 	11 	i 	2B 	   H   X   X   X    L
1D 	i 	5 	10 	i 	2C 	   X   H   X   X    L
	nc 	6 	9 	i 	2D 	   X   X   H   X    L
GND 	com 	7 	8 	nc 		   X   X   X   H    L
		+-------+ 			----------------------

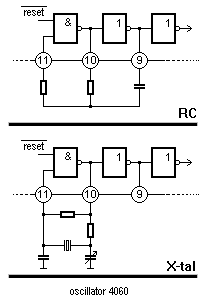

4060, oscilátor a 14bitový asynchronní čítač s nulováním, výstupy Q0,Q1,Q2,Q10 nevyvedeny, DIL16. Obrázek zapojení oscilátoru s i.o. 4060.

		+---V---+
Q11	o	1	16 	pwr 	+Ucc
Q12 	o 	2 	15 	o 	Q9
Q13 	o 	3 	14 	o	Q7
Q5 	o 	4 	13 	o 	Q8
Q4 	o 	5 	12 	i	reset
Q6 	o 	6 	11 	i 	F1
Q3 	o 	7 	10 	x 	-F0
GND 	com	8	9 	x 	F0
		+-------+

4020, 14bitový asynchronní čítač binární s nulováním, výstupy Q1,Q2 nevyvedeny, DIL16.

		+---V---+
Q11	o	1	16 	pwr 	+Ucc
Q12 	o 	2 	15 	o 	Q10
Q13 	o 	3 	14 	o	Q9
Q5 	o 	4 	13 	o 	Q7
Q4 	o 	5 	12 	i	Q8
Q6 	o 	6 	11 	i 	reset
Q3 	o 	7 	10 	\i 	clock
GND 	com	8	9 	o 	Q0
		+-------+

4017, čítač asynchronní dekadický s výstupem v kódu 1 z 10 asynchronní s nulováním, DIL16.

		+---V---+
Q5 	o 	1 	16 	pwr 	+Ucc
Q1 	o 	2 	15 	i 	reset
Q0 	o 	3 	14 	/i 	clock
Q2 	o 	4 	13 	-i 	-clock enable
Q6 	o 	5 	12 	o 	carry
Q7 	o 	6 	11 	o 	Q9
Q3 	o 	7 	10 	o 	Q4
GND 	com 	8 	9 	o 	Q8
		+-------+

 ================================
         clock
  clock  enable  clear    output
 ================================
    X      X       H      Q0
    L      X       L      Qn
    X      H       L      Qn
    /      L       L      Qn + 1
    \      L       L      Qn
    H      /       L      Qn
    H      \       L      Qn + 1
 --------------------------------

4040, 12bitový asynchronní čítač binární s nulováním, DIL16.

		+---V---+
Q11 	o 	1 	16 	pwr 	+Ucc
Q5 	o 	2 	15 	o 	Q10
Q4 	o 	3 	14 	o 	Q9
Q6 	o 	4 	13 	o 	Q7
Q3 	o 	5 	12 	o 	Q8
Q2 	o 	6 	11 	i 	reset
Q1 	o 	7 	10 	\i 	clock
GND 	com 	8 	9 	o 	Q0
		+-------+

7472, JK klopný obvod řízený master-slave s asynchronním nastavením a nulováním, DIL14.

		+---V---+                       ===============
	nc 	1 	14 	pwr 	+Ucc      tn    tn+1
-R 	-i 	2 	13 	-i 	-S       J  K   Q(n+1)
J1 	i 	3 	12 	i 	C       ===============
J2 	i 	4 	11 	i 	K3       L  L   Qn
J3 	i 	5 	10 	i 	K2       L  H   L
-Q 	-o 	6 	9 	i 	K1       H  L   H
GND 	com 	7 	8 	o 	Q        H  H   !Qn
                +-------+                       ---------------

oscilátor krystalový, používaný v číslicových zařízeních, výstupní signál obdélníkový, kovové jako DIL14.

		+---V---+
	nc 	1 	14 	pwr 	+Ucc
	 	2 	13
	 	3 	12
		4 	11
	 	5 	10
	 	6 	9
GND 	com 	7 	8 	o 	výstup
                +-------+

NS-LM317T, stabilizátor napětí třísvorkový, nastavitelné výstupní napětí, TO220.

	+-----+------+
	|     :      3 	pwr,a	Vin (vstup)
 Vout	|  O  :      2 	pwr,a	Vout (výstup), spojeno s chladičem
	|     :      1	a	Adj (nastavení)
	+-----+------+

ST-LF00 řada, stabilizátor napětí třísvorkový s nízkým úbytkem (typ. cca 0,5 V), pevným napětím 1,25; 1,5; 1,8; 2,5; 2,7; 3; 3,3; 3,5; 4; 4,5; 4,7; 5; 5,2; 5,5; 6; 8; 8,5; 9 a 12 V a výstupním proudem do 500 mA, TO-220, TO-220FP, PPAK, DPAK, PENTAWATT.

 pouzdro TO-220, TO-220FP
	+-----+------+
	|     :      3 	pwr,a	Vout (výstup)
 Vout	|  O  :      2 	GND,com	Vout (společná svorka)
	|     :      1	pwr,a	Vin  (vstup)
	+-----+------+

 pouzdro PPAK, PENTAWATT
	+-----+------+
	|     :      5 	pwr,a	Vout (výstup)
	|     :      4  nc
        |  O  :      3 	GND,com	Vout (společná svorka)
        |     :      2  a,i 	inhibit
	|     :      1	pwr,a	Vin  (vstup)
	+-----+------+

74154, převodník kódu z bin na 1 z 16 s hradlováním, demultiplexer, DIL24 .

		+---V---+ 			==============================================================
Y0 	-o 	1	24 	pwr 	+Ucc	  G  D C B A                          Y
Y1	-o	2	23	i	A(1)	 1 2 8 4 2 1   0  1  2  3  4  5  6  7  8  9 10 11 12 13 14 15
Y2	-o	3 	22 	i 	B(2)	==============================================================
Y3	-o	4 	21 	i 	C(4) 	 L L L L L L   L  H  H  H  H  H  H  H  H  H  H  H  H  H  H  H
Y4	-o	5 	20 	i 	D(8) 	 L L L L L H   H  L  H  H  H  H  H  H  H  H  H  H  H  H  H  H
Y5	-o	6 	19 	-i	G2 	 L L L L H L   H  H  L  H  H  H  H  H  H  H  H  H  H  H  H  H
Y6	-o	7 	18	-i 	G1 	 L L L L H H   H  H  H  L  H  H  H  H  H  H  H  H  H  H  H  H
Y7	-o	8 	17	-o 	Y15      L L L H L L   H  H  H  H  L  H  H  H  H  H  H  H  H  H  H  H
Y8	-o	9     	16	-o	Y14	 L L L H L H   H  H  H  H  H  L  H  H  H  H  H  H  H  H  H  H
Y9	-o	10	15 	-o	Y13	 L L L H H L   H  H  H  H  H  H  L  H  H  H  H  H  H  H  H  H
Y10	-o	11	14 	-o	Y12	 L L L H H H   H  H  H  H  H  H  H  L  H  H  H  H  H  H  H  H
GND 	com 	12	13 	-o	Y11	 L L H L L L   H  H  H  H  H  H  H  H  L  H  H  H  H  H  H  H
		+-------+			 L L H L L H   H  H  H  H  H  H  H  H  H  L  H  H  H  H  H  H
						 L L H L H L   H  H  H  H  H  H  H  H  H  H  L  H  H  H  H  H
						 L L H L H H   H  H  H  H  H  H  H  H  H  H  H  L  H  H  H  H
						 L L H H L L   H  H  H  H  H  H  H  H  H  H  H  H  L  H  H  H
						 L L H H L H   H  H  H  H  H  H  H  H  H  H  H  H  H  L  H  H
						 L L H H H L   H  H  H  H  H  H  H  H  H  H  H  H  H  H  L  H
						 L L H H H H   H  H  H  H  H  H  H  H  H  H  H  H  H  H  H  L
						 L H X X X X   H  H  H  H  H  H  H  H  H  H  H  H  H  H  H  H
						 H L X X X X   H  H  H  H  H  H  H  H  H  H  H  H  H  H  H  H
						 H H X X X X   H  H  H  H  H  H  H  H  H  H  H  H  H  H  H  H
						--------------------------------------------------------------

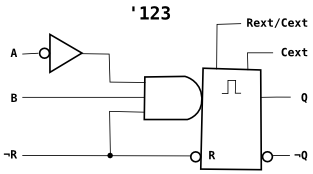

74123, monostabilní klopný obvod znovuspustitelný dvojitý, DIL16. Obrázek blokové schéma vnitřního
zapojení `123.

		+---V---+ 			==================
1A 	-i 	1	16 	pwr 	+Ucc	 R  A  B    Q  !Q
1B	ix	2	15	a	1RCext	==================
-1R	-i	3 	14 	a	1Cext	 L  X  X    L   H
-1Q	-o	4 	13 	o	1Q	 X  H  X    L   H  *
2Q	o	5 	12 	-o 	-2Q 	 X  X  L    L   H  *
2Cext	a	6 	11 	-i	-2R 	 H  L  /   τH  τL
2RCext	a	7 	10	ix 	2B 	 H  \  H   τH  τL
GND	com	8 	9	-i 	2A       /  L  H   τH  τL
		+-------+			------------------

Délka impulsu τ = 0,33 × R × C , platí pro SN74123, C ≥ 1 μF, R = 5—50 kΩ, pak τ ≥ 1,65 ms.
Vztah τ ≈ f(RC) není lineární a konstanty se mění s kapacitou, viz katalogový list konkrétního výrobce!

PCF8574P, remote 8-bit I/O expander for I²C-bus, DIL16 .

		+---V---+
A0 	i 	1	16 	pwr 	+Ucc
A1	i	2	15	ooc	SDA
A2	i	3 	14 	ooc	SCL
P0	ioQ	4 	13 	-ooc	-INT
P1	ioQ	5 	12 	ioQ	P7
P2	ioQ	6 	11 	ioQ	P6
P3	ioQ	7 	10	ioQ 	P5
GND	com	8 	9	ioQ 	P4
		+-------+

Napájení 2,5 V ≤ Ucc ≤ 6 V, proud vývodem GND ≤ 100 mA. I²C: slave transmitter/receiver, slave address MSB 0 1 0 0 A2 A1 A0 LSB, fSCL < 100 kHz. Pro Philips Semiconductors je Tamb = −40 až +85 °C.

Atmel ATtiny25/45/85, Atmel 8-bit AVR Microcontroller with 2/4/8K Bytes In-System Programmable Flash, PDIP/SOIC/TSSOP.

			 			+---V---+
      (PCINT5/-RESET/ADC0/dW)  PB5 	ioM 	1	8 	pwr 	+Ucc
(PCINT3/XTAL1/CLKI/-OC1B/ADC3) PB3	ioM	2	7	ioM	PB2 (SCK/USCK/SCL/ADC1/T0/INT0/PCINT2)
(PCINT4/XTAL2/CLKO/OC1B/ADC2)  PB4	ioM	3 	6 	ioM	PB1 (MISO/DO/AIN1/OC0B/OC1A/PCINT1)
  			       GND	com	4 	5 	ioM	PB0 (MOSI/DI/SDA/AIN0/OC0A/-OC1A/AREF/PCINT0)
        					+-------+

Napájení 2,7 V ≤ Ucc ≤ 5,5 V, podle taktu.

Vysvětlivky a poznámky

Schéma popisu:

-------------- jméno signálu ------------
| 	------- typ vývodu ------ 	|
| 	|      číslo vývodu 	| 	|
v 	v 	v 	v 	v 	v

		+---V---+
gnd 	com 	1 	8 	pwr 	+Ucc
trigg. 	ia 	2 	7 	ooc 	discharge
output 	o 	3 	6 	ia 	threshold
reset 	ia 	4 	5 	ia 	control
		+-------+


Typ vývodu:
 pwr ... napájení
 com ... napájení společný                       	    +------+
 i ..... vstup                                    	 ---|      |
 o ..... výstup (totem)                              	    |      |---
 ooc ... výstup otevřený kolektor                           |     #|---
 o3s ... výstup třístavový                                  |     Z|---
 io3s .. vstup/výstup třístavový (bus tristate)             |      |
 ioQ ... vstup/výstup quasi-obousměrný (PCF8574P) 	    |      |---	     viz dokumentace součástky
 ioM ... vstup/výstup mnohofunkční (mikrořadiče)            |      |---      viz dokumentace součástky
 / ..... aktivní je VZESTUPNÁ HRANA signálu              ---|>     |
 \ ..... aktivní je SESTUPNÁ HRANA signálu               --<|      |
 - ..... aktivní je LOW ÚROVEŇ signálu , negace          --o|      |o--
 nc .... nepřipojeno                                        |      |
 x ..... výstup výkonový                                    |     >|---
 x ..... vstup s Schmitt. KO                             ---|st    |
 a ..... vývod analogový                                    +------+


Pravdivostní tabulky a Boolovské výrazy:
 L ..... LOW, nízká úroveň, logická O (v pozitivní logice)
 H ..... HIGH, vysoká úroveň, logická I (v pozitivní logice)
 X ..... libovolná úroveň, úroveň L nebo H
 τL .... přechod (puls) z vysoké do nízké úrovně na dobu τ a zpět
 τH .... přechod (puls) z nízké do vysoké úrovně na dobu τ a zpět
 Z ..... 3. stav u třístavové sběrnice, stav vysoké impedance
 / ..... vzestupná hrana signálu = přechod L -> H
 \ ..... sestupná hrana signálu = přechod H -> L
 . ..... a, AND, ∧ log. součin, konjunkce
 + ..... nebo, OR, ∨ log. součet, disjunkce
 ! ..... ne, NOT, ¬ log. negace
 (+) ... exkluzívní součet, XOR, ⊻, ⨁ nonekvivalence

Character Entity Reference Chart ♂ ♀ ☎ ☆ ⦝ , R ≐ 5 123,2 Ω

Literatura

[1] Amatérské rádio, řada B, číslo 5, ročník 1989, strana 173 až 175: přehled řad TTL, S a LS bipolárních číslicových integrovaných obvodů.
