Konektory a kabely

Odkazy na konektory a kabely na Internetu

Kabel ethernet TP (Twisted pair)

Kabel pro ethernet médium 10/100baseT, přímý.
konektor 1
RJ45 zástrčka 		žíla v kabelu konektor 2
RJ45 zástrčka
pól RJ45 10/100baseT standard TIA/EIA-568-A standard TIA/EIA-568-B pól RJ45
signál směr barva pár barva pár
1 TxD+ NIC→HUB zelená+bílá 3 tip oranžová+bílá 2 tip 1
2 TxD− NIC→HUB zelená 3 ring oranžová 2 ring 2
3 RxD+ NIC←HUB oranžová+bílá 2 tip zelená+bílá 3 tip 3
4   modrá 1 ring modrá 1 ring 4
5   modrá+bílá 1 tip modrá+bílá 1 tip 5
6 RxD− NIC←HUB oranžová 2 ring zelená 3 ring 6
7   hnědá+bílá 4 tip hnědá+bílá 4 tip 7
8   hnědá 4 ring hnědá 4 ring 8

Poznámka: Musí být dodrženy páry a polarita v páru. Oba konektory jsou zapojeny stejně. Slouží k propojení mezi síťovou kartou počítače a síťovým prvkem. Zkratky: NIC = Network Interface Card = síťová karta, HUB = uzel, zde aktivní prvek infrastruktury sítě (hub, switch).

APC smart kabel

Zapojení kabelu pro připojení zdroje nepřerušitelného napájení od firmy APC model Smart-UPS 250. Označení kabelu podle APC je 940-0024B, také nazýván UPS Communication Cable Smart Signaling.
do konektoru „COM PORT“ na pc žíla v kabelu do konektoru „COMPUTER INTERFACE“ na ups
pól Cannon DE9F (dutinky) směr na konektoru jméno přenášeného signálu označení vodiče barvou pól Cannon DE9M (kolíky) směr na konektoru
2 i Rx Data oranžová 2 o
3 o Tx Data hnědá 1 i
5 comm signal ground zelená 9 comm
4 o Data Terminal Ready bílá-zelená (propojka)
1 i Data Carrier Detect

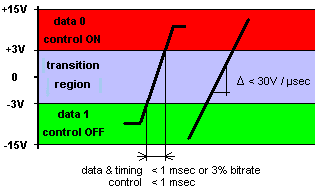

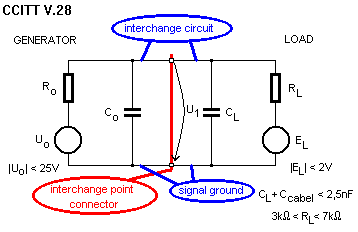

Poznámky: Úrovně signálů podle V.28. Viz též Apcupsd Cable Configuration.

Zapojení kabelu APC 940-0024C pro připojení zdroje nepřerušitelného napájení od firmy APC, také nazýván UPS Communication Cable Smart Signaling.
do konektoru „COM PORT“ na pc žíla v kabelu do konektoru „COMPUTER INTERFACE“ na ups
pól Cannon DE9F (dutinky) směr na konektoru jméno přenášeného signálu poznámka pól Cannon DE9M (kolíky) směr na konektoru
2 i Rx Data 2 o
3 o Tx Data 1 i
5 comm signal ground 9 comm
4 o Data Terminal Ready propojka
1 i Data Carrier Detect
8 i Clear To Send propojka
7 o Request To Send

Poznámka: oproti béčku navíc spojka signálů RTS-CTS.

Zapojení kabelu Smart Signalling pro připojení zdroje nepřerušitelného napájení od firmy APC řady BackUPS CS. Podle Custom-RJ45 Smart Signalling Cable for BackUPS CS Models.
do konektoru „COM PORT“ na pc žíla v kabelu do konektoru „DATA PORT“ na ups
pól Cannon DE9F
(dutinky) 		směr na konektoru jméno přenášeného signálu označení vodiče barvou pól RJ45 (10P10C)
(kolíky) 		pól RJ45 (8P8C)
(kolíky) 		směr na konektoru
2 i Rx Data žlutá 2 1 o
3 o Tx Data hnědá 8 7 i
5 comm signal ground rudá 7 6 comm
shell comm kostra zelená 4 3 comm

Poznámka: Na UPS je zásuvka s deseti póly, ale zástrčka osmipólová jde zasunout. Kabel APC part# 940-0625A s APC Back-UPS CS 500 je funkční.

Konektory - číslování a umístění pólů

Konektor "modular connector 8P8C" (RJ45), číslování a umístění pólů.

         ┌───Z───┐
    ┌────┘       └────┐
    │                 │
    │                 │   ZÁSTRČKA, MALE, PLUG
    └─K K K K K K K K─┘

      1 2 3 4 5 6 7 8    ČELNÍ POHLED

   ┌┮━━━━━━━━━━━━━━━━━┭┐
   ││ D D D D D D D D ││  ZÁSUVKA, FEMALE, RECEPTACLE
   ││                 ││
   ││                 ││
   │└────┐       ┌────┘│
   │     └───Z───┘     │
   └───────────────────┘

Konektor D-subminiature, D-sub od ITT Cannon, číslování a umístění pólů.

         1   2   3   4   5	         example:   DB-23P
       .-------------------.  KOLÍKY		    || |||
       \ K   K   K   K   K /         		    || ||+- gender P = plug = vidlice = zástrčka = kolík = male
        \  K   K   K   K  /      Cannon DE9M	    || ||          S = socket = zásuvka = dutinka = female = receptacle
         '---------------'			    || ++-- actual number of pins
           6   7   8   9     ČELNÍ POHLED	    |+----- shell size A max. 15 pins
         .---------------.			    |                  B max. 25 pins
        /  D   D   D   D  \      Cannon DE9F	    |		       C max. 37 pins
       / D   D   D   D   D \    		    | 		       D max. 50 pins
       '-------------------'  DUTINKY 		    | 		       E max. 9 pins
         1   2   3   4   5			    +------ prefix series D-subminiature

Plně osazené (s základní hustotou pólů = normal density) mají značení DE-9, DA-15, DB-25, DC-37, DD-50. Katalog, D Subminiature Connectors Catalog, D*/D*M PCB & Solder D - Subminiature | ITT Interconnect Solutions, katalog D Subminiature Connectors; WWW stránky výrobce ITT Cannon, specifikace ZD* (Commercial), ITT Interconnect Solutions. Catalogs & Brochures.

            1   2   3   4   5
       .------------------------.  KOLÍKY
       \    K   K   K   K   K   /       Cannon DE15M (v High Density)
     6  \ K   K   K   K   K    / 10
         \  K   K   K   K   K /
          '------------------'
           11  12  13  14  15     ČELNÍ POHLED
          .------------------.
         /  D   D   D   D   D \
     6  / D   D   D   D   D    \ 10
       /    D   D   D   D   D   \       Cannon DE15F (v High Density)
       '------------------------'  DUTINKY
            1   2   3   4   5

Řada konektorů označená HD (High Density), plně osazené mají DE-15, DA-26, DB-44, DC-62, DD-78. Asi nejrozšířenější je propojení VGA (HD DE-15).

Konektor (pro plochý kabel, connector for ribbon cable, nosič kolíků, pin header, PH, female header, FH) číslování a umístění pólů.

          2  4  6  8  10 12
        ┌──────────────────┐
        │ K  K  K  K  K  K │   KOLÍKY
        │ K  K  K  K  K  K │
        └───────zzzz───────┘
 ZNAČKA   1  3  5  7  9  11   ČELNÍ POHLED
        ┌───────ZZZZ───────┐
        │ D  D  D  D  D  D │
        │ D  D  D  D  D  D │   DUTINKY
        └──────────────────┘
          2  4  6  8  10 12

Systém číslování platí i pro konektory tohoto typu s jiným počtem pólů!
Značka ve tvaru trojúhelníku identifikuje pól číslo 1.  Různé rozteče pólů:
5,08 mm, 5,00 mm, 3,96 mm, 2,54 mm, 2,00 mm, 1,27 mm, 1,00 mm.  Viz též Pin header - Wikipedia,
terminology - Standard nomenclature for 2-row connector numbering schemes - Electrical
Engineering Stack Exchange.

Napájecí konektor ATX V1.x, číslování a umístění pólů.
	  1  2  3  4  5  6  7  8  9  10    ZÁKLADNÍ DESKA
	┌──────────────────────────────┐
	│ K  K  K  K  K  K  K  K  K  K │   KOLÍKY
	│ K  K  K  K  K  K  K  K  K  K │    MOLEX 39-29-9202
	└─────────────zzzz─────────────┘
	  11 12 13 14 15 16 17 18 19 20   ČELNÍ POHLED
	┌─────────────ZZZZ─────────────┐
	│ D  D  D  D  D  D  D  D  D  D │    MOLEX 39-01-2200
	│ D  D  D  D  D  D  D  D  D  D │   DUTINKY
	└──────────────────────────────┘
	  1  2  3  4  5  6  7  8  9  10    KABEL OD ZDROJE

 Spojení je klíčováno tvarem tělesa kolem pólů konektoru.

Konektor DIN 3 nebo 5 pólů, číslování a umístění pólů.
             .-----.
            /   z   \    KOLÍKY (zástrčka, plug)
           /         \
       1  | K       K |  3
       4   \ K     K /   5
            \   K   /
             '-----'
                2          ČELNÍ POHLED (Front View)
             .-----.
            /   D   \
       4   / D     D \   5
       1  | D       D |  3
           \         /
            \   Z   /    DUTINKY (zásuvka, socket)
             '-----'

  DIN 41524 (3 a 5 pólů/180°), DIN 45322 (6 pólů po 60°), DIN 45326 (8 pólů),
  DIN 45329 (7 pólů), nově podle IEC 60130-9

Konektor SCART, číslování a umístění pólů.

         21  19  17  15  13  11  9   7   5   3   1
         ┌─────────────────────────────────────────┐
	 K   K   K   K   K   K   K   K   K   K   K │
	 │                                         │ 	 KOLÍKY (zástrčka, plug, na kabelu)
        ╱  K   K   K   K   K   K   K   K   K   K   │
        ───────────────────────────────────────────┘
           20  18  16  14  12  10  8   6   4   2	ČELNÍ POHLED (Front View)
        ───────────────────────────────────────────┐
        ╲  D   D   D   D   D   D   D   D   D   D   │
         │                                         │	 DUTINKY (zásuvka, socket, na přístroji)
         D   D   D   D   D   D   D   D   D   D   D │
         └─────────────────────────────────────────┘
         21  19  17  15  13  11  9   7   5   3   1

Konektory v uspořádání "jack".


         tip  ring   sleeve
                             ┌─────────────────┐
         ┌───┬────┬──────────┤                 │
         ┥ K │  K │    K     │                 │
         └───┴────┴──────────┤                 │
                             └─────────────────┘


  tip = špička  ;  ring = kroužek  ;  sleeve = rukáv
  ====================================================
   levý kanál   ;    pravý kanál   ;     stínění	: audio
      rudá              bílá             stínění
  levý hmatník  ;   pravý hmatník  ;     společný       : dual paddle,
      tečky             čárky                             pastička, telegrafní
                                                          manipulátor, 1/8" = 3,5 mm
      zelená    ;       rudá       ;                    : telefon 1. pár
      černá     ;       žlutá      ;                    : telefon 2. pár
O označování jako tip, ring a sleeve. Phone connector (audio) - Wikipedia.

Road vehicles -- Connectors for the electrical connection of towing and towed vehicles

ISO 1724:2003, 7-pole connector type 12 N (normal) for vehicles with 12 V nominal supply voltage.

                  1
              .-------.   	ZáSUVKA, SOCKET
             /    D    \
           6|  D     K  |2
            |     K 7   |
           5|  K     D  |3    	pól	kód	funkce 		vodič
             \    D    /	======================================
              `---Z---´		1 	L	blinkr levý	žlutý
                  4            	2 	54g	mlhovka		modrý
			        3 	31	kostra		bílý
                  4	       	4 	R	blinkr pravý 	zelený
              .---z---.	        5	58R	koncové pravé 	hnědý
             /    K    \       	6	54	brzdové 	rudý
           5|  D     K  |3     	7	58L	koncové levé  	černý
            |     D 7   |
           6|  K     D  |2
             \    K    /
              `-------´		ZáSTRčKA, PLUG
                  1

ISO 3732:2003, 7-pole connector type 12 S (supplementary) for vehicles with 12 V nominal supply voltage. Vizte katalog firmy HELLA

Konektor SATA POWER.



    ┌───────────┐ ┌─────────────────────┐ ┌─────────┐    15 pin Molex 67581-0000
    │           └─┘                     └─┘         ┝     zásuvka (socket) na kabelu
    │ ┌─D──D──D──D──D──D──D──D──D──D──D──D──D──D──D─┘
    └─┘
        1  2  3  4  5  6  7  8  9  10 11 12 13 14 15      ČELNÍ POHLED
    ┌─┐
    │ └─K──K──K──K──K──K──K──K──K──K──K──K──K──K──K─┐
    │           ┌─┐                     ┌─┐         ┝    15 pin Molex 67582-0000
    └───────────┘ └─────────────────────┘ └─────────┘     zástrčka (plug) na mechanice

Konektory sběrnice USB
      ┌──────────────┐
      │ ▅▅▅▅▅▅▅▅▅▅▅▅ │   USB 1.1/2.0 typ A
      │  D  D  D  D  │   zásuvka ♀ na zařízení          pól  signál  b.vodiče
      │              │                                  =====================
      └──────────────┘                                  :1   +5V     rudá
         1  2  3  4       ČELNÍ POHLED                  :2   D−      bílá
       ┌────────────┐                                   :3   D+      zelená
       │▅▅▅▅▅▅▅▅▅▅▅▅│                                   :4   GND     černá
       │ K  K  K  K │    USB 1.1/2.0 typ A
       │            │    zástrčka ♂ na kabelu
       └────────────┘
Konektor pro ventilátor na základní desce (PC Mother Board) PC
   ┌────────────┐
   │ K  K  K  K │    zástrčka ♂ na desce Molex 47053-1000
   └─────ZZ─────┘
     1  2  3  4       ČELNÍ POHLED
   ┌─────ZZ─────┐
   │ D  D  D  D │    zásuvka ♀ na kabelu Molex 47054-1000
   └────────────┘

 						barva vodiče
 pól signál					4 pól 	3 pól
 ======================================================================
 1   gnd, společný				černá	černá
 2   +12V ±1,2V, napájení 			žlutá 	rudá
 3   tacho, out, OpenCollector, pull-up 12V	zelená	žlutá
 4   pwm, inp, TTL, 21-28kHz			modrá

4-Wire Pulse Width Modulation (PWM) Controlled Fans Specification, September 2005, Revision 1.3; Power Supply, Design Guide for Desktop Platform Form Factors, Revision 1.2, February 2008.

Doporučení CCITT V.24

Doporučení CCITT V.24 popisuje „List of definitions for interchange circuits between data terminal equipment (DTE) and data circuit-terminating equipment (DCE)“. ITU-T Recommendation V.24.

Sériové rozhraní mezi DTE a DCE V.24 - obvody a konektory.
obvod podle typ popis DCE (modem) DTE (terminal, PC)
EIA RS232 CCITT V.24 USA pól konektoru Cannon DB25 směr směr pól konektoru Cannon DB25 pól konektoru Cannon DE9 pól konektoru modular connector 8P8C pozn. 1
AA   PGND společný protective gnd 1 - - 1
BA 103 TXD data hlavní kanál transmitted data 2 i o 2 3 6
BB 104 RXD data hlavní kanál received data 3 o i 3 2 5
CA 105 RTS řízení request to send 4 i o 4 7 8
CB 106 CTS řízení clear to send 5 o i 5 8 7
CC 107 DSR řízení data set ready 6 o i 6 6 1 pozn. 2
AB 102 SGND společný signal gnd 7 - - 7 5 4
CF 109 DCD řízení data channel received line signal detector 8 o i 8 1 2
          9     9
          10     10
          11     11
SCF 122 SDCD řízení backward channel signal quality detector 12 o i 12
SCB 121 SCTS řízení backward channel ready 13 o i 13
SBA 118 SXMT data vedlejší kanál transmitted backward channel data 14 i o 14
DB 114 XCK časování transmitter signal element timing - DCE source 15 o i 15
SBB 119 SRCV data vedlejší kanál received backward channel data 16 o i 16
DD 115 RCK časování received signal element timing - DCE source 17 o i 17
  140     loopback/maintenance test 18 i o 18
SCA 120 SRTS řízení transmit backward channel line signal 19 i o 19
CD 108.1 CDL řízení přepni na data 20 i o 20 4 3
CD 108.2 DTR řízení data terminal ready i o
CG 110 SQD řízení data signal quality detector 21 o i 21
CE 125 RI, RNG řízení ring indicator , calling indicator 22 o i 22 9 1pozn. 2
CH 111 SEL řízení data signalling rate selector - DTE source 23 i o 23
CI 112   řízení data signalling rate selector - DCE source o i
DA 113 TCK časování transmitter signal element timing - DTE source 24 i o 24
        nepřiděleno 25     25

 1  The standard EIA/TIA-561 8 Position Non-Synchronous Interface Between Data Terminal Equipment and Data Circuit Terminating Equipment Employing Serial Binary Data Interchange.

 2  Normálně je na pólu 1 signál RI, ale tento pól číslo 1 se používá i k propojení signálu DTR.

Popis v angličtině RS-232 / RS-422 / RS-485.

Kabely pro propojení rozhraní CCITT V.24



   ****  NULL-MODEM KABEL (xon/xoff, 3 žíly)  ****

  V.24 DTE                                      V.24 DTE
          DE-9S                            DE-9S
  ======================================================
  TxD     3  D-------------------------->>--D  2     RxD
  RxD     2  D--<<--------------------------D  3     TxD
  SGND    5  D------------------------------D  5    SGND
  RTS     7  D------.                ,-->>--D  8     CTS
  CTS     8  D--<<--'                `------D  7     RTS
  DTR     4  D------.                ,-->>--D  6     DSR
                    |                +-->>--D  1     DCD
  DSR     6  D--<<--+                `------D  4     DTR
  DCD     1  D--<<--'
  RI      9  D                              D  9      RI
  ======================================================


   ****   NULL-MODEM KABEL (hw handshake, 5 žil)  ****

  V.24 DTE                                      V.24 DTE
          DE-9S                            DE-9S
  ======================================================
  TxD     3  D-------------------------->>--D  2     RxD
  RxD     2  D--<<--------------------------D  3     TxD
  SGND    5  D------------------------------D  5    SGND
  RTS     7  D-------------------------->>--D  8     CTS
  CTS     8  D--<<--------------------------D  7     RTS
  DTR     4  D------.                ,-->>--D  6     DSR
                    |                +-->>--D  1     DCD
  DSR     6  D--<<--+                `------D  4     DTR
  DCD     1  D--<<--'
  RI      9  D                              D  9      RI
  ======================================================


   ****  NULL-MODEM KABEL (full, 7 žil)  ****

  V.24 DTE                                      V.24 DTE
          DE-9S                            DE-9S
  ======================================================
  TxD     3  D-------------------------->>--D  2     RxD
  RxD     2  D--<<--------------------------D  3     TxD
  SGND    5  D------------------------------D  5    SGND
  RTS     7  D-------------------------->>--D  8     CTS
  CTS     8  D--<<--------------------------D  7     RTS
  DTR     4  D-----------------------+-->>--D  6     DSR
                                     `-->>--D  1     DCD
  DSR     6  D--<<--+-----------------------D  4     DTR
  DCD     1  D--<<--'
  RI      9  D                              D  9      RI
  ======================================================


   ****  MODEM KABEL (přímý kabel, Straight Cable, 9 žil)  ****

  DTE                 V.24                    DCE
  DE-9S                                    DB-25P
  ===============================================
  3  D---------------- TxD ------------->>--K   2
  2  D--<<------------ RxD -----------------K   3
  5  D--------------- SGND -----------------K   7
  7  D---------------- RTS ------------->>--K   4
  8  D--<<------------ CTS -----------------K   5
  4  D---------------- DTR ------------->>--K  20
  6  D--<<------------ DSR -----------------K   6
  1  D--<<------------ DCD -----------------K   8
  9  D--<<------------- RI -----------------K  22
  ===============================================

Vysvětlivky: K = plug = vidlice = zástrčka = kolík = male , D = socket = zásuvka = dutinka = female. DTE = Data Terminal Equipment = terminál nebo počítač. DCE = Data Communication Equipment = modem. Tok signálu: výstup, output (budič, driver) -->>-- vstup, input (přijímač, receiver).
RS232 Tutorial on Data Interface and cables

Konfigurace rozhraní RS-232C.
primární kanál pouze vysílání pouze vysílání (včetně CA) pouze příjem poloduplex; plný duplex (včetně CA) plný duplex pouze vysílání (včetně CA) pouze příjem pouze vysílání pouze příjem pouze vysílání (včetně CA) pouze příjem poloduplex; plný duplex (včetně CA) plný duplex speciál
sekundární kanál           pouze příjem pouze vysílání (včetně CA) pouze příjem pouze vysílání poloduplex duplex poloduplex; plný duplex plný duplex
obvod podle Konfigurace rozhraní RS-232C
EIA USA A B C D E F G H I J K L M Z
AA PGND * * * * * * * * * * * * * *
AB SGND X X X X X X X X X X X X X X
BA TXD X X X X X X X X X S
BB RXD     X X X   X   X   X X X S
CA RTS X X X X X S
CB CTS X X X X X X X X X S
CC DSR X X X X X X X X X X X X X S
CD DTR Y Y Y Y Y Y Y Y Y Y Y Y Y S
CE RI Y Y Y Y Y Y Y Y Y Y Y Y Y S
CF DCD X X X X X X X X S
CG SQD S
CH/CI SEL                           S
DA/DB TCK Z Z Z Z Z Z Z Z Z Z S
DD RCK     Z Z Z   Z   Z   Z Z Z S
SBA SXMT X X X X X X S
SBB SRCV           X   X   X X X X S
SCA SRTS X X X X S
SCB SCTS X X X X X X S
SCF SDCD X X X X X X S

  --  signál CA = 105  = RTS = request to send = požadavek na vysílání


  --  X ... musí být obsažen
      Y ... pouze obvody spínané obsluhy
      Z ... pouze obvody synchronního kanálu
      * ... volitelné
      S ... podle určení dodavatele

Doporučení CCITT V.28

Několik poznámek: doporučení V.28 definuje „Electrical characteristics for unbalanced double-current interchange circuits“.

Obrázek zobrazení informace napětím a časy přechodů signálů.

Data signalling rate limit of 20000 bits per second. Binární signály jsou fyzicky prezentovány napětím na obvodech rozhraní. Napětí +(3 — 15) V = data 0 = control ON; napětí −(3 — 15) V = data 1 = control OFF. Je definována maximální strmost (30 V/μs) a minimální rychlost průchodu (1 ms) přes přechodovou oblast.

Obrázek průběhu napětí na vodiči signálu TxD.

Obrázek ukazuje průběh napětí v čase na vodiči signálu TxData nebo RxData při přenosu znaku 0x51. Formát je 7 datových bitů, lichá parita a 2 stopbity, což je zkráceně označováno „7O2“. Běžně je používán formát „8N1“. Pořadí v čase je: start bit, datové bity, přičemž první jde nejméně významný bit, paritní bit, je-li použit a na konec stopbit(y). None je bez parity, Even je sudá a Odd je lichá parita.

Elektrický obvod rozhraní V.28.
Obrázek schéma elektrického obvodu rozhraní V.28.
Uo
open-circuit generator voltage
Ro
total effective d.c. resistance associated with the generator, measured at the interchange point. Odpor Ro není specifikován, ale proud při zkratu mezi libovolnými dvěma interchange circuits musí být <0,5 A. Short circuit between any two interchange circuits shall not result in any case in current in excess of one-half ampere. Vysílač se nesmí poškodit při zkratech s libovolnými ostatními obvody na rozhraní.
Co
total effective capacitance associated with the generator, measured at the interchange point Kapacita Co není specifikována, ale vysílač musí být schopen budit svou Co + CL.
U1
voltage at the interchange point with respect to signal ground or common return. V interchange point (na konektoru) musí být napětí |U1| = 5 až 15 V při zátěži 3 až 7 kΩ. Jako zkušební zátěž používám paralelní zapojení rezistoru 3,3 kΩ a kondenzátoru 2,2 nF.
CL
total effective capacitance associated with the load, measured at the interchange point
RL
total effective d.c. resistance associated with the load, measured at the interchange point
EL
open-circuit load voltage

Fail-Safe Signals - Four signals are intended to be fail-safe in that during power-off or cable-disconnected conditions, they default to logic '1' (negative voltage). They are:

Note specifically that if the cable is connected but the power is off in the generator side, or if the cable is disconnected, there should be adequate bias voltage in the receiver to keep the signal above +3v (logic '0') to ensure that the fail-safe requirement is met.

Pěkně vypracovaná, přehledná tabulka zapojení konektorů pro některá V. a RS- rozhraní (neověřeno). Norma ISO 2110 Information technology – Data communication – 25-pole DTE/DCE interface connector and contact number assignments. Článek "Graham Stephens, Designer's guide to RS -232" v časopise Wireless-World-1989-04.pdf, stránka 340 až 342.

Elektrické charakteristiky propojovacích obvodů DTE a DCE

Elektrické charakteristiky propojovacích obvodů DTE a DCE.
norma popis rychlost charakteristika zobrazení binárních stavů
v médiu řízení data
CCITT V.10
(EIA RS423, ITU-T X.26) 		Electrical characteristics for unbalanced double-current interchange circuits for general use with integrated circuit equipment in the field of data communications. 100 kBd @10 m asymetrické (+0,3)–(+1,5) V ON 0
(−0,3)–(−1,5) V OFF 1
CCITT V.11
(EIA RS422, ITU-T X.27)		 Electrical characteristics for balanced double-current interchange circuits for general use with integrated circuit equipment in the field of data communications. 10 MBd @10 m symetrické
|Ua - Ub| = 0,3 až 6 V 		Ua > Ub ON 0
Ua < Ub OFF 1
CCITT V.28
(EIA RS232-?)		 Electrical characteristics for unbalanced double-current interchange circuits. 64 kBd @10 m asymetrické (+3)–(+15) V ON 0
(−3)–(−15) V OFF 1
CCITT V.31 Electrical characteristics for single-current interchange circuits controlled by contact closure. ≤75 b/s proudová smyčka 0 mA OFF 0
20 mA ON 1
CCITT V.31bis Electrical characteristics for single-current interchange circuits using optocouplers. ≤1200 b/s proudová smyčka I ≤10 μA OFF 0
100μA ≤ I ≤ 5 mA ON 1

Podle knihy Jaroslav Svoboda a kolektiv, Telekomunikační technika díl 1. až 3. Viz též Jiří Peterka: Fyzická vrstva.

Kabel k PH-CJ37plus

Zapojení kabelu pro komunikaci mezi IBM-PC komp. COM port a ELEKTROBOCK CZ PH-CJ37plus.
do konektoru „COM PORT“ na IBM PC komp. žíla v kabelu do konektoru „pro PC a modul GST“ na PH-CJ37plus
pól Cannon DE9F (dutinky) směr na konektoru jméno přenášeného signálu označení vodiče barvou pól konektoru modular plug 6p6c (kolíky) směr na konektoru
2 i Rx Data zelená 4 o
3 o Tx Data žlutá 5 i
5 comm signal ground hnědá 3 comm
signal ground bílá 2 comm

Poznámky: vizte stránky PocketHome - wiki.n0rthpo1e.net.

[ TOP | << | < | > ]  notýsek elektronika
